LF 485
緊湊外殼增量式直線光柵尺
? 重復精度
? 溫度特性接近鋼材和灰口鑄鐵
? 用于有限安裝空間應用
| 技術參數 | LF 485 |
| 測量基準 線性膨脹系數 | 鋼基體的SUPRADU相位光柵；柵距8 μm； Ttherm≈10 x 10﹣?K﹣1 |
| 精度等級* | ± 5 μm；± 3 μm |
| 測量長度ML*, 單位mm | 安裝板*可選 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 1120 1220 |
| 接口 | ~1 VPP |
| 信號周期 | 4 μm |
| 參考點* LF 485 LF 485C | ? 測量長度中點位置處1個參考點 ? 2個參考點，每個距測量長度起點和終點25 mm（對于ML≤1000 mm）或35 mm（對于ML≤1120 mm） 距離編碼 |
| 診斷接口 | 模擬 |
| 截止頻率–3 dB | ≥250kHz |
| 電氣連接 | 單獨適配電纜（1 m/3 m/6 m/9 m）,可連接安裝塊 |
| 電纜長度 | ≤150 m（海德漢電纜） |
| 空載供電電壓 | DC 5 V ±0.25 V/< 150 mA |
| 運動速度 | ≤ 60 m/min（測量方向上的zui大加速度≤100 m/s2） |
| 所需的運動力 | ≤4N |
| 振動55 Hz至2000 Hz 影響 沖擊11 ms | 帶安裝板的尺殼：≤150 m/s2 （EN 60068-2-6） 讀數頭：≤200 m/s2 （EN 60068-2-6） ≤300 m/s2 （EN 60068-2-27） |
| 工作溫度 | 0 °C至50 °C |
| 防護等級EN 60 529 | 如果安裝符合樣本中的安裝說明要求為IP53, 如果接入DA400的密封空氣為IP64 |
| 重量 | 0.4 kg + 0.6 kg/m測量長度 |
* 請訂購時選擇

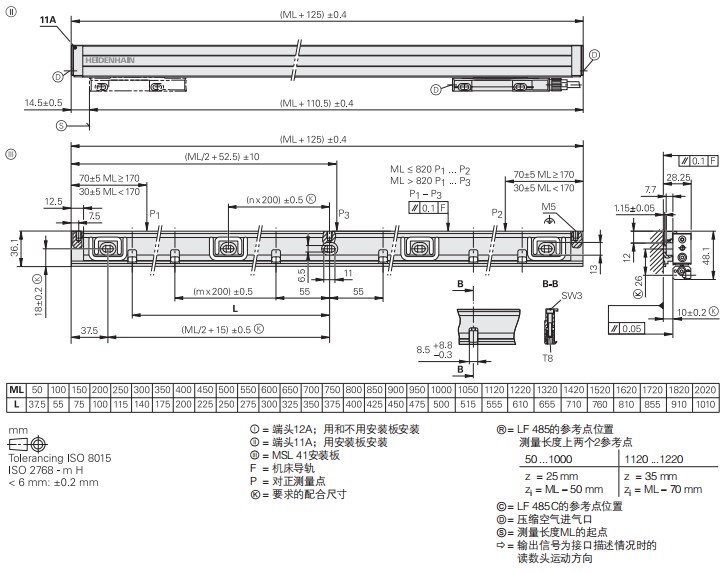

產品尺寸圖：
