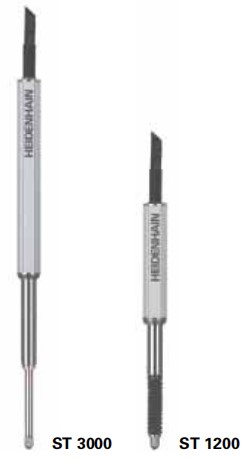

ST1200 ST3000 長度計
產品介紹：
增量式長度計，精度±1 μm
? 結構非常緊湊
? 防護等級IP67
? 超長使用壽命的密珠導軌
技術參數：
| 機械數據 | ST1208~11uAPP ST1278 TTL ST1288 ~1VPP | ST3008~11uAPP ST 3078 TTL ST 3088 1 VPP | ST1207~11uAPP ST1277 TTL ST1287 ~1VPP | ST3007~11uAPP ST 3077 TTL ST 3087 1 VPP |
| 測量桿驅動 自由狀態時測量桿位置 | 由被測物體驅動伸出 | 氣動縮回 | ||
| 光柵尺 | 測量基準玻璃DIADUR光柵；柵距20 um | |||
| 系統精度 | ±1 m | |||
| 參考點 | 上止點下方約≈5 mm | |||
| 測量范圍 | 12 mm | 30 mm | 12 mm | 30 mm |
| 測量力，縮回測量桿1）垂直向下 垂直向上 水平 | 0.6至2.4N,0.4至2.2N,0.5至2.3N | 0.6至1.4N,0.4至1.2N,0.5至1.3N | 0.4至3.0N,取決于壓力和位置 | 0.4至3.0N,取決于壓力和位置 |
| 允許的徑向力 | ≤0.8 N | |||
| 工作姿態 | 任意 | |||
| 振動55至2000Hz沖擊11ms | ≤100 m/S2(IEC 60068-2-6) ≤1000 m/s2(IEC 60 068-2-27) | |||
| 防護等級IEC60529 | IP 64 | |||
| 工作溫度 | 10°C至40°C；標準溫度20°C | |||
| 固定 | 裝夾桿φ8H6 | |||
| 重量（不帶電纜） | 40g | 50g | 40g | 50g |
電氣參數 用于長度計 | 11uAPP ST 120x ST300x | TTL ST127x ST307x | 1VPP ST128x ST308x | |
增量信號* 信號周期 | 11uAPP 20um | TTL x5 4um | TTL x10 2um | 1VPP 20um |
| 推薦測量步距 | 1um/0.5um | 1um2 | 0.5um2 | 1.um/0.5um |
| 機械允許移動速度 | 72m/min | |||
邊沿間距a， 掃描頻率*/運動速度時2) 100 kHz≤72 m/min 3)50 kHz≤60m/min 25khz≤30m/min | － | ≥0.48 us ≥0.98 us ≥1.98 us | ≥0.23 us≥0.48 us ≥0.98 us | － |
| 電氣連接* | 1.5m電纜，M23接頭 | 1.5m電纜，D-sub接頭(針式) | 電纜，1.5m帶，M23接頭，D-sub接頭 | |
| 輸出電纜* | 軸向或徑向 | |||
| 電纜長度 | ≤30m | |||
| 電源 | DC 5 V ±10%/<35mA | DC 5 V ±10%/<90mA | DC 5 V ±10%/<40mA | |
產品尺寸圖：
ST1200
ST3000
